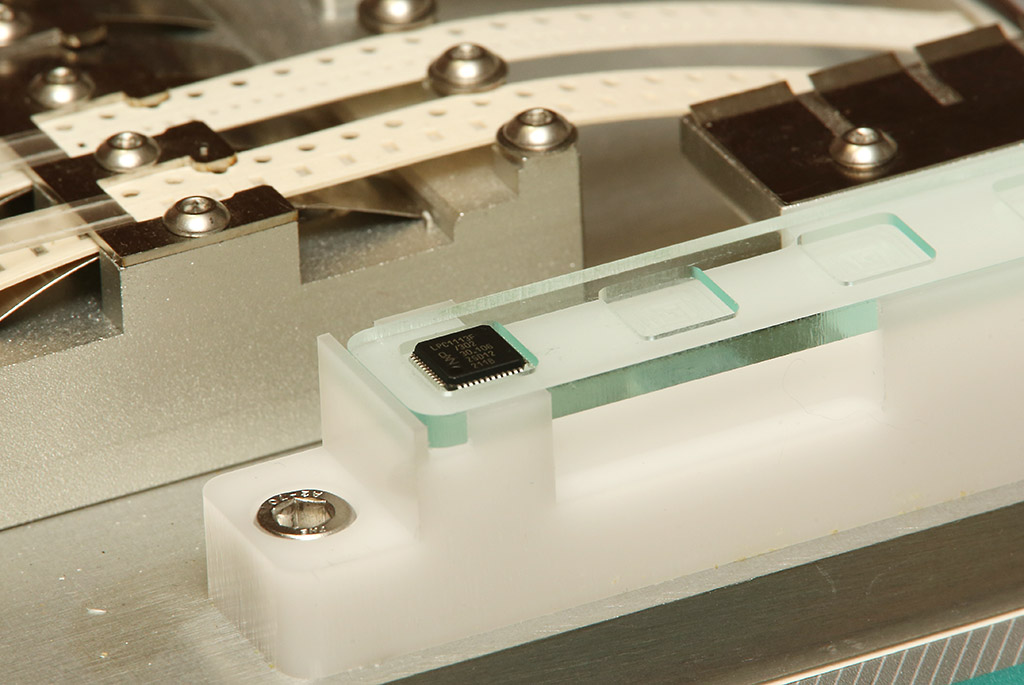

ということで、フロントトレイの部品載せる部分も完成しました。とりあえずLQFP48のパッケージの石を載せてみたのがこんな感じになります。先日の画像と比べるとわかりますが、土台のほうの部品板を掴むための凹みの位置を変えています。先日の位置では間抜けなことに本体の基板押さえと干渉するのでした。。

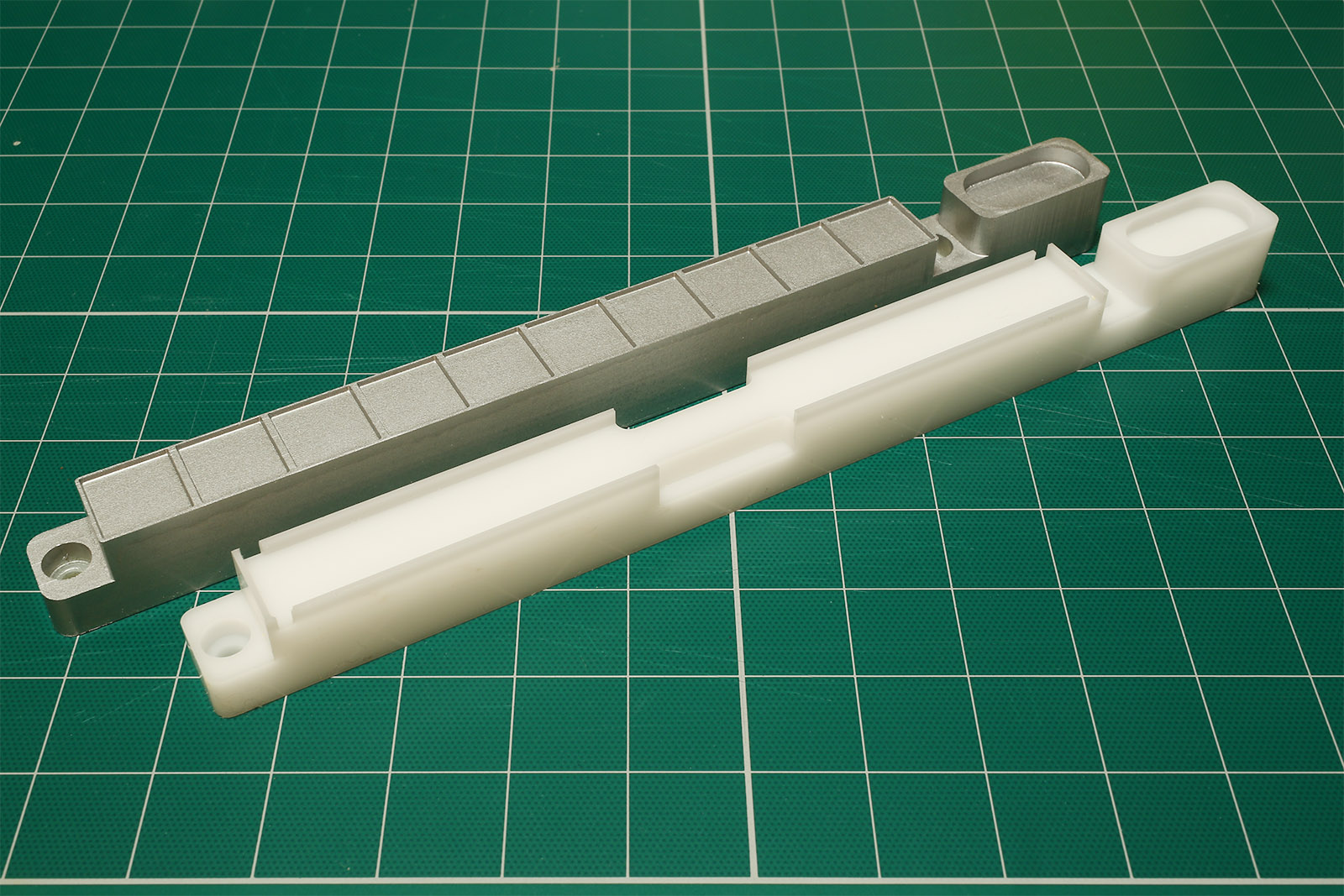

ということで引き続き誰得コンテンツ。前回作ったデータを切削してみました。奥がTM2x0に付いているトレイ、手前が切削したものです。

TM2x0には、大きい部品を置くためのフロントトレイがあります。16mm角のくぼみが10個、18mmピッチでおいてあって、左上に寄せて部品を置いてピックするように使うことを想定しているようです。
